Процедура и стандарты проверки на заводе по производству дверей и окон
2026-03-30
◆ Проверка складов материалов и фурнитуры
Пункты проверки: Проверка поступающих материалов, проверка склада фурнитуры
Содержание проверки: Соответствуют ли материалы стандартам, соответствует ли фурнитура утвержденным образцам
| Содержание проверки | Критерии проверки | Пример изображения |
|
1. Складирование материалов
|
1) Для профилей, стальных подкладок, уплотнительных лент и т. п. предусмотрены специальные места складирования; 2) На материалах указаны название проекта и название материала; 3) Материалы сложены аккуратно, беспорядочного складирования нет; 4) Защитная пленка и упаковка профилей не повреждены. |
|
|
2. Толщина стенок алюминиевого профиля, толщина пленки
|
1) Толщина стенок: окна ≥ 1,4 мм; двери ≥ 2,0 мм 2) Порошковое покрытие алюминиевых профилей ≥ 40 мкм 3) Фторокарбоновое покрытие алюминиевых профилей (2 слоя) ≥ 30 мкм; 4) Фторокарбоновое покрытие алюминиевых профилей (3 слоя) ≥ 40 мкм.
|
 |
|
3. Металлоизделия и фурнитура
|
1) На складе фурнитуры все сложено упорядоченно, беспорядочного складирования не наблюдается; 2) Соответствуют ли герметики, уплотнительные ленты, фурнитура для дверей и окон образцам.
|
 |
|
4. Стеклянная панель
|
1) Толщина стеклянного заготовки (T):
Соответствует требованиям проекта и контракта: при толщине (A) < 17 мм — отклонение ±1,0 мм; при 17 ≤ A < 22 мм — отклонение ±1,5 мм; при A ≥ 22 мм — отклонение ±2,0 мм. 2) Герметик: ① Для внутреннего герметика используется бутиловый герметик, цвет — черный, ширина W1 ≥ 3 мм, без просвечивания белого цвета; ② Для внешнего герметика используется полисульфидный или силиконовый герметик, цвет — серый, ширина W2 ≥ 5 мм. |
|
|
5. Усиливающие стальные профили для пластиковых окон
|
1) Толщина стенок армированного профиля:
① Для оконных рам/стулок толщина стенок армированного профиля должна быть не менее 1,5 мм, для дверных рам/стулок — не менее 2,0 мм; ② Для соединительных труб (композиционных окон) толщина стенок армированного профиля должна быть не менее 2,0 мм; 2) Антикоррозионная обработка поверхности армированной стали: как внутренняя, так и внешняя поверхности должны быть подвергнуты горячему цинкованию, толщина цинкового покрытия ≥ 12 мкм. |
 |
|
6. Толщина стенок пластиковых профилей, отделка
|
1) Толщина стенок профилей:
① Толщина стенок профилей на видимой поверхности: T1 (профили для окон) ≥ 2,5 мм, T3 (профили для дверей) ≥ 2,8 мм; ② Толщина стенок профилей на невидимой поверхности: T2 (профили для окон) ≥ 2,0 мм, T4 (профили для дверей) ≥ 2,5 мм;

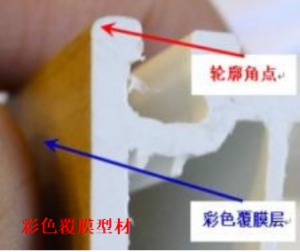

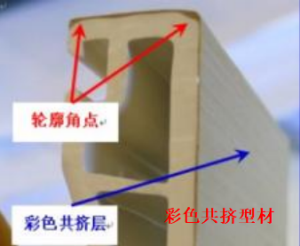

2) Поверхность: ① Цветные соэкструдированные профили: толщина соэкструдированного слоя приблизительно равна толщине штриха ручки (≥0,2 мм), толщина по контуру поверхности неравномерна (в углах толщина больше); ② Цветные профили с ламинированным покрытием: толщина ламинированного слоя приблизительно равна толщине волоса, толщина по контуру поверхности абсолютно равномерна. |
|
◆ Проверка качества изготовления и сборки оконных рам
Пункты проверки: Требуется, чтобы подрядчик собрал на месте одну оконную раму;
Содержание проверки: Проверить, соответствуют ли такие технологические процессы, как соединение углов и створки, требованиям проверки;
| Содержание проверки
|
Критерии проверки
|
Пример изображения
|
|
1. Нанесение герметика на торцевые поверхности алюминиевых профилей
|
1) Является ли герметик для торцевых поверхностей специальным средством для алюминиевых профилей?
2) Истек ли срок годности герметика для торцевых поверхностей? 3) Герметик для торцевых поверхностей должен быть нанесен равномерно, без пропусков или неравномерностей;
|
 |
| 4) Является ли процесс нанесения уплотнительного состава на торцевую поверхность целесообразным?
|
 |
|
|
2. Нанесение углового герметика на алюминиевые окна и двери
|
1) Является ли клей для соединения углов специальным клеем? 2) Истек ли срок годности клея для соединения углов? 2) Нанесен ли клей для соединения углов ровно и без пропусков?
|
 |
|
3. Установка угловых накладок на алюминиевые окна и двери
|
1) Имеет ли угловой стальной элемент выпуклость; 2) Выпуклая поверхность углового стального элемента должна быть обращена к поверхности профиля; 3) После вставки в паз угловой стальной элемент должен плотно прилегать к профилю, без заметного люфта.
|
 |
|
4. Установка угловых соединителей на углах алюминиевых окон и дверей
|
1) Угловые накладки должны плотно прилегать к профилю без люфта; 2) Места соприкосновения угловых накладок с внутренней полостью профиля должны быть заполнены угловым конструкционным клеем.
|
 |
|
5. Соединение створок алюминиевых окон и дверей
|
При установке специальных угловых кронштейнов в каждой полости профиля средней опоры следует использовать штифтовое соединение.
|
 |
|
6. Технология соединения углов под углом 45° для алюминиевых окон и дверей
|
1) В углах рамы и створки после сборки не должно быть щелей, пропускающих свет; ширина щели не должна превышать 0,3 мм;
2) При прикосновении к местам соединения профилей не должно ощущаться заметного перепада высоты; перепад высоты не должен превышать 0,3 мм; 3) Утечки герметика, вытекающего за пределы поверхности алюминиевого профиля, следует своевременно удалять; необходимо своевременно удалять защитную пленку.
|
 |
|
7. Технология сборки алюминиевых окон и дверей под углом 90°
|
1) На стыке установить гибкую гидроизоляционную прокладку; 2) Форма гидроизоляционной прокладки должна соответствовать внешнему контуру поперечного сечения соединительного профиля; в местах внутренних углов нанести герметик; 3) При соединении под углом 90° использовать усилительную накладку, которая должна плотно прилегать без люфта и быть закреплена винтами.
|
 |
|
8. Профили для монтажа пластиковых окон и дверей
|
1) Тип профилей (тип □, тип G, тип C) и размеры: должны соответствовать нормам и проектным требованиям, а также обеспечивать совместимость с размерами внутренней полости пластиковых профилей; 2) Зазор при монтаже профилей (в направлении ветровой нагрузки): 1±0,5 мм, в соответствии с нормами и проектными требованиями.
|
 |
|
3) Вычет размеров при монтаже стальных профилей: во внутреннем канале пластикового основного профиля (длина элемента ≥ 450 мм) должны быть установлены стальные усилительные профили, при этом расстояние от торца стального усилительного профиля до внутреннего угла пластикового профиля должно составлять не более 15 мм.
|
 |
|
|
4) Расположение крепежных винтов для профилей: расстояние между углами L1 ≤ 100 мм, расстояние между точками крепления на основной поверхности L2 ≤ 300 мм. (При этом на каждый профиль должно приходиться не менее 3 крепежных винтов).
|
 |
|
|
9.Пластиковые профили
|
Очистка углов паза: при сварке в шве необходимо очистить углы паза; ширина не должна превышать 3 мм, глубина — 0,3 мм; После очистки углов внутреннее пространство не должно оставаться открытым; при подкрашивании не должно быть видно основания, а также не должно быть разницы в цвете.
|
 |
◆ Технический осмотр готовых окон
Объект проверки: несколько оконных рам, готовых к отгрузке
Содержание проверки: проверка соответствия требованиям мер по защите готовой продукции, технологического процесса изготовления и т. д.
| Содержание проверки | Критерии проверки | Пример изображения |
|
1. Заливка герметика в места соединения алюминиевых окон и дверей
|
1) Заделка с помощью нейтрального силиконового герметика; 2) Герметик нанесен ровно и аккуратно.
|
 |
|
2. Заливка герметиком внутренних углов алюминиевых окон и дверей
|
1) Требуется, чтобы герметик был нанесен равномерно, без пустот и щелей;
2) Не нанесен ли герметик в внутренних углах слишком обильно, что ухудшает внешний вид; 2) Рекомендуется использовать герметик того же цвета, что и профиль. |
 |
|
3. Усиление продольных перекладин и уплотнений на алюминиевых дверях и окнах
|
1) Усилить герметизацию в области выпуклости средней стойки, нанеся герметик ровно и аккуратно; 2) Рекомендуется использовать герметик того же цвета, что и профиль.
|
 |
|
4. Заделка открытых полостей в алюминиевых дверях и окнах
|
1) Открытые полости следует заделать герметиком или пенообразователем; заделка должна быть плотной, без отверстий.
|
 |
|
5. Размеры по сторонам и по диагонали алюминиевых окон и дверей
|
1) Допуск по длине (L): L ≤ 2000 мм — 2 мм; 2000 < L ≤ 3500 мм — 3 мм; 2) Допуск по диагонали (L): L ≤ 2000 мм — 3 мм; L > 2000 мм — 4 мм.
|
|
|
6. Размеры по сторонам и по диагонали пластиковых окон и дверей
|
1) Перепад высоты между соседними элементами: для профилей одного сечения [0,0,6] мм;
2) Отклонение по длине (L): L ≤ 1500 мм — 2 мм; L > 1500 мм — 3 мм.
3) Отклонение по диагонали (L): L ≤ 2000 мм — 3 мм; L > 2000 мм — 5 мм.
|
|
|
7. Конструкция водоотвода алюминиевых окон и дверей
|
1) L < 750 мм: предусмотреть 1 сливной отверстие;
2) L < 1500 мм: предусмотреть 2 сливных отверстия; 3) 1500 мм ≤ L ≤ 2000 мм: предусмотреть 3 дренажных отверстия; 4) L > 2000 мм: предусмотреть 4 дренажных отверстия; 5) Размер дренажных отверстий не менее 5 мм × 25 мм; строго запрещается проделывать отверстия в месте расположения створки; 6) Расстояние от центральной линии дренажных отверстий по бокам до углов ≥ 75 мм; средние дренажные отверстия располагаются равномерно. В местах крепления стекла дренажные отверстия можно не проделывать.
|
|
|
8. Технологические отверстия в пластиковых и стальных окнах и дверях
|
1) Водоотводные отверстия:
① Водоотводная камера не должна соединяться с камерой для армирующей стали; в створках раздвижных дверей и окон запрещается проделывать отверстия; внутренние и внешние водоотводные отверстия должны быть смещены по оси Z на расстояние ≥ 50 мм; ② При L < 750 мм устанавливается 1 сливной отверстие; при L < 1500 мм — 2 сливных отверстия; при 1500 мм ≤ L ≤ 2000 мм — 3 сливных отверстия; ③ Размеры не менее 5 мм × 30 мм. В местах установки фиксированного стекла сливные отверстия можно не проделывать. 2) Отверстия для выравнивания давления: в верхней части рамы дверей и окон — не менее 3 × ∮5 мм. |
|
|
9. Расстояние между винтами
|
1) Расстояние между угловыми соединениями основной и вспомогательной рам не должно превышать 150 мм;
2) Расстояние между соединениями по большим сторонам основной и вспомогательной рам не должно превышать 500 мм; 3) Расстояние между винтами в соединениях створок и угловых защелок не должно превышать 300 мм.
|
 |
|
10. Уплотнительные материалы
|
1) Уплотнительные ленты для алюминиевых окон и дверей: для склеивания углов следует использовать клей на основе EPDM; 2) При нажатии пальцем не должно возникать трещин или щелей, пропускающих свет; 3) Уплотнительные ленты между створкой и рамой окна должны быть выполнены в виде цельной ленты; 4) Длина ворсовых уплотнителей для раздвижных систем должна соответствовать размерам рамы и створки. |
 |
|
11. Защита готовой продукции
|
1) Защитная пленка на профилях и стекле должна быть целой; 2) На нижних частях профилей дверей и окон должны быть установлены жесткие защитные коробки, а на наружных углах — угловые защитные накладки; 3) Перед отгрузкой на стекло должна быть нанесена специальная защитная пленка; 4) При снятии защитной пленки для проверки на поверхности профилей и стекла не должно быть царапин.
|
 |
